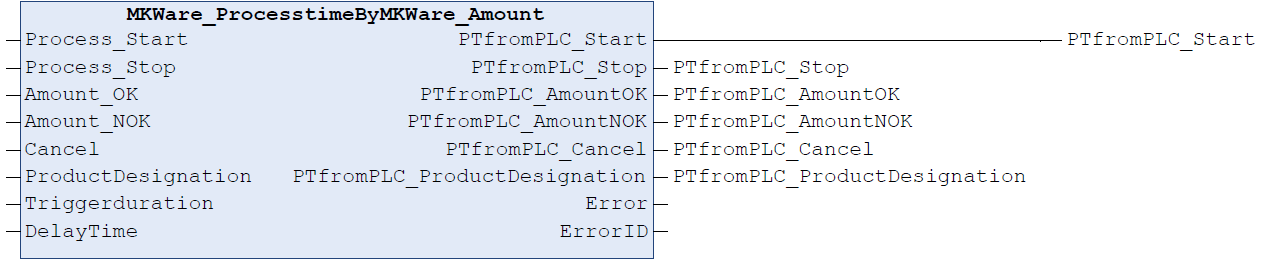

MKWare_ProcesstimeByMKWare_Amount

Dieser Funktionsbaustein sendet Start- und Stoppsignale eines Prozesses an MK|Ware. Dort wird die zeitliche Differenz der Signale gemessen, um die Prozesszeit zu generieren. Zusätzlich werden die Anzahl von OK- und NOK-Produkten übermittelt. Gibt die Steuerung die beiden Start- und Stopp-Signale nicht her, kann auch nur die Dauer des anliegenden Startsignals verwendet werden. Wie die Prozesszeit generiert wird, legt die Konfiguration im MKSupervisor fest.

VAR_INPUT
	Process_Start:      BOOL;            (* Startsignal des Prozesses *)
	Process_Stop:       BOOL;            (* Startsignal des Prozesses *)
	Amount_OK:          BOOL;            (* Anzahl der OK Produkte *)
	Amount_NOK:         BOOL;            (* Anzahl der NOK Produkte *)
	Cancel:             BOOL;            (* Signal für einen abgebrochenen Prozess *)
	ProductDesignation: STRING;          (* Optional: Produktbezeichnung *)
	Triggerduration:    TIME:=T#500MS;   (* Verlängerungszeit für den Auslöser *)
	DelayTime:          TIME:=T#300MS;   (* Verzögerungszeit nach Änderungen von NOK-Signalen *)
END_VAR

VAR_OUTPUT
	PTfromPLC_Start:                BOOL;       (* Ausgabe an MK|Ware: Signalisiert den Beginn eines Prozesses *)
	PTfromPLC_Stop:                 BOOL;       (* Ausgabe an MK|Ware: Signalisiert das Ende eines Prozesses *)
	PTfromPLC_AmountOK:             BOOL;       (* Ausgabe an MK|Ware: Anzahl OK Produkte *)
	PTfromPLC_AmountNOK:            BOOL;       (* Ausgabe an MK|Ware: Anzahl NOK Produkte *)
	PTfromPLC_Cancel:               BOOL;       (* Ausgabe an MK|Ware: Signalisiert einen abgebrochenen Prozess *)
	PTfromPLC_ProductDesignation:   STRING;     (* Ausgabe an MK|Ware: Produktbezeichnung *)
	Error:                          STRING;     (* Fehlerbeschreibung zur Fehleranalyse *)
	ErrorID:                        INT;        (* Fehler ID zur Fehleranalyse *)
END_VAR
