Eingabemasken SPS-Schnittstellen
ADS-Steuerungen
Für die Anbindung einer ADS-Steuerung müssen folgende Angaben gemacht werden:
- IP-Adresse: IP Adresse des ADS Gerätes
- Ams-NetID: Eindeutige ID des ADS Gerätes
- Port: Kommunikationsport der Beckhoff SPS (z. B. 801 für SPS LaufzeitSystem 1)
- Wiederholungsversuche: Anzahl der Verbindungsversuche bei Verbindungsabbruch
Weitere Informationen im Beckhoff Support.

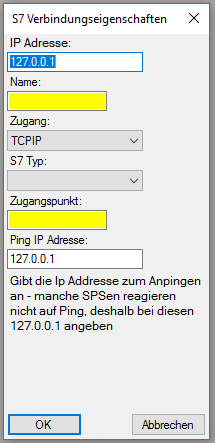

Siemens S7-Steuerungen
Für die Anbindung einer S7-Steuerung müssen folgende Angaben gemacht werden:
- IP-Adresse: IP Adresse der Siemenssteuerung
- Name: Selbst definierbarer Name der Steuerung (z. B. S7, oder COMBOX)
- Zugang: Kommunikationsprotokoll der Verbindung
- S7 Typ: Genaue Angaben zum Modell.
- Zugangspunkt: Der im SPS Programm festgelegte Zugangspunkt
- Ping IP Adresse: Aus Gründen der Sicherheit kann es vorkommen, dass eine Siemens-Steuerung nicht auf eine Netzwerkanfrage (Ping) reagieren darf. In diesem Fall kann hier eine von der eigentlichen Steuerung abweichende IP Adresse eingetragen werden, um ein Heartbeat zu simulieren (z. B. die Adresse des Computers auf dem der MES-DataCollector läuft: 127.0.0.1).

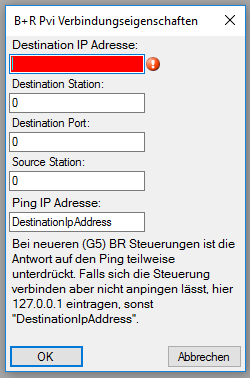

B+R Pvi-Steuerungen
[Hesse]Bitte Lücken in Auflistung füllen
Für die Anbindung einer B+R Pvi-Steuerung müssen folgende Angaben gemacht werden:
- Destination IP Adresse: IP Adresse der B+R Pvi-Steuerung
- Destination Station:
- Destination Port:
- Source Station:
- Ping IP Adresse: Aus Gründen der Sicherheit kann es vorkommen, dass eine B+R Pvi-Steuerung nicht auf eine Netzwerkanfrage (Ping) reagieren darf. In diesem Fall kann hier eine von der eigentlichen Steuerung abweichende IP Adresse eingetragen werden, um ein Heartbeat zu simulieren (z. B. die Adresse des Computers auf dem der MES-DataCollector läuft: 127.0.0.1).
Bachmann-Steuerungen
Für die Anbindung einer Bachmann-Steuerung müssen folgende Angaben gemacht werden:
- IP Adresse: IP Adresse der Bachmann Steuerung
- Timeout: Zeitspanne in Sekunden nachdem ein Verbindungsversuch beendet werden soll.

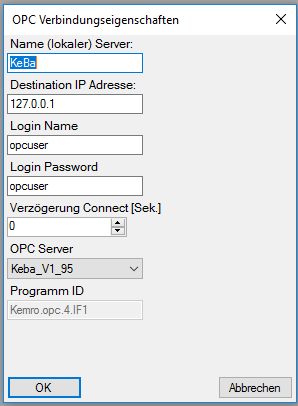

OPC-Steuerungen
[Hesse]Bitte Lücken in Auflistung füllen
Für die Anbindung einer OPC-Steuerung müssen folgende Angaben gemacht werden:
- Name (lokaler) Server:
- Destination IP Adresse:
- Login Name:
- Login Password:
- Verzögerung Connect:
- OPC Server:
- Programm ID:

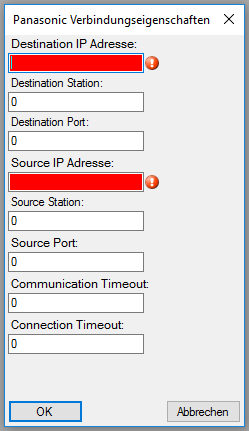

Panasonic-Steuerungen
[Hesse]Bitte Lücken in Auflistung füllen
Für die Anbindung einer Panasonic-Steuerung müssen folgende Angaben gemacht werden:
- Destination IP Adresse:
- Destination Station:
- Destination Port:
- Source IP-Adresse:
- Source-Station:
- Source Port:
- Communication Timeout:
- Connection Timeout:

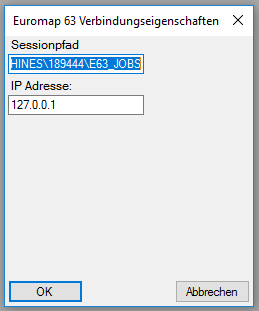

Euromap63-Steuerungen
[Hesse]Bitte Lücken in Auflistung füllen
Für die Anbindung einer Euromap 63-Steuerung müssen folgende Angaben gemacht werden:
- Sessionpfad:
- IP-Adresse:
